Что включает испытание анкерных устройств и какие конструкции можно проверять?
Испытание анкерных устройств представляет собой комплекс работ, направленных на подтверждение фактической несущей способности, надежности крепления и эксплуатационной безопасности элементов, предназначенных для удержания работников и средств защиты от падения. Проверке подлежат стационарные и временные анкерные устройства, анкерные линии, страховочные устройства, точки крепления, элементы наружных и пожарных лестниц, лестничные ограждения, перила, ограждение кровли, защитное ограждение, а также отдельные крепления на строительных лесах и других конструкциях. Перед началом работ специалисты изучают техническое задание, проектные решения, паспорта изделий, исполнительную документацию и нормативную документацию на объект.
В процессе обследования выполняются визуальный осмотр, инструментальные измерения, оценка состояния металла, сварных соединений, резьбовых и болтовых соединений, основания и участков примыкания. Отдельно выявляются коррозия, деформации, трещины, ослабление крепежа, дефекты сварных соединений, следы механических повреждений и нарушения защитного покрытия. После этого определяется методика проведения испытаний, выбираются контрольные точки и устанавливается допустимая нагрузка с учетом назначения конструкции и условий эксплуатации.

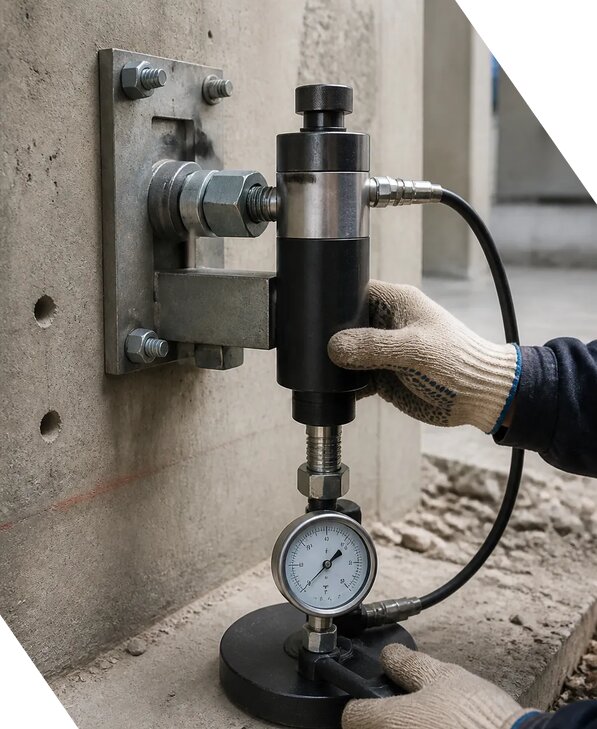

Нагрузочное воздействие создается испытательным оборудованием, в том числе динамометром или гидравлическим домкратом. Измерительное оборудование проходит необходимую проверку, а специалисты фиксируют результаты измерений, перемещения, остаточные деформации и состояние узлов после снятия нагрузки. Такой подход позволяет оценить не только прочность анкерного крепления, но и его пригодность для постоянного использования. По итогам составляется протокол результатов и техническое заключение с выводом о соответствии требованиям, перечнем обнаруженных недостатков и рекомендациями по ремонту, усилению или дальнейшей эксплуатации.
Как проводится нагрузочное испытание анкерной линии или точки крепления?
Нагрузочное испытание начинается с подготовки объекта и определения безопасной схемы приложения усилия. Специалисты осматривают анкерную линию, отдельные точки крепления, соединительные элементы, опорные конструкции и места установки страховочного оборудования. Проверяется наличие проектных данных, маркировки, паспортов, сведений о предыдущих испытаниях и допустимых режимах эксплуатации. Если документы отсутствуют или не отражают фактическое состояние объекта, схема проверки уточняется по результатам обследования и техническому заданию.
Перед приложением нагрузки контролируется состояние основания. Для бетонных, кирпичных, металлических и деревянных конструкций учитываются прочность материала, толщина элемента, расстояние до края, глубина установки крепежа, наличие трещин и коррозии. При необходимости выполняются натурные измерения геометрии, проверяется момент затяжки резьбовых соединений, оценивается качество сварки и состояние защитных покрытий. Важно исключить присутствие людей в опасной зоне и предусмотреть меры, предотвращающие травмирование при возможном разрушении узла.

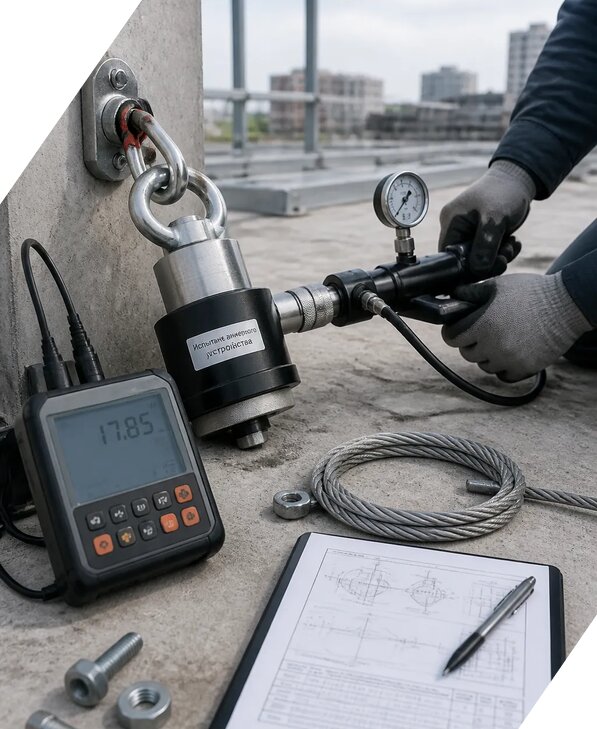

Испытательная нагрузка прикладывается постепенно, без резких рывков. Динамометр фиксирует фактическое усилие, а гидравлический домкрат применяется при необходимости создания значительной нагрузки с контролируемым увеличением. Специалисты наблюдают за перемещением элементов, раскрытием трещин, появлением остаточной деформации, смещением крепежа и изменением состояния основания. После выдержки под нагрузкой усилие снижается, а конструкция повторно осматривается. Результаты измерений заносятся в рабочие записи, после чего оформляются протокол результатов и техническое заключение.
В документе указываются объект и место проверки, тип и количество анкерных устройств, примененное оборудование, его погрешность измерений, величина нагрузки, продолжительность выдержки, выявленные дефекты и итоговый вывод. Если испытания проходят анкерная линия на кровле, пожарная лестница или наружная лестница, дополнительно оценивается удобство безопасного доступа и отсутствие препятствий для использования страховочной системы.
Какие документы оформляются по результатам проверки анкерных устройств?
По завершении испытаний анкерных устройств заказчику передается комплект технических материалов, отражающий фактическое состояние конструкций и результаты проведенного контроля. Основным документом является протокол результатов. В нем указываются сведения об объекте, адресе, обследованных участках, типах креплений, количестве контрольных точек, примененной нагрузке и последовательности выполнения работ. Также фиксируются результаты визуального осмотра, инструментальные измерения, сведения об использованном измерительном оборудовании и испытательном оборудовании, данные о поверке приборов и допустимой погрешности измерений.
К протоколу могут прилагаться ведомость дефектов, схема расположения анкерных устройств, фотоматериалы, таблица нагрузок и перемещений, сведения о состоянии основания и соединительных узлов. Если проверяются страховочное устройство, анкерная линия, ограждение кровли, лестничное ограждение или перила, в документах подробно описываются их конструктивные особенности, маркировка, способ крепления и условия доступа. Для элементов, установленных на строительных лесах, в стеллажной системе или на технологических площадках, дополнительно отражается влияние соседних конструкций и оборудования на безопасность проведения работ.
Итоговый документ оформляется в виде технического заключения. В нем специалист указывает, выдержали ли конструкции установленную нагрузку, имеются ли недопустимые перемещения или остаточные деформации, обнаружены ли дефекты сварных соединений, ослабление болтов, коррозионное повреждение или разрушение основания. При выявлении недостатков формируются практические рекомендации: заменить крепеж, восстановить сварной шов, выполнить усиление, ограничить эксплуатацию, установить дополнительные точки или провести повторный лабораторный контроль после ремонта.
Документация используется для подтверждения эксплуатационной безопасности, планирования технического обслуживания, внутреннего контроля качества и подготовки объекта к проверкам. При необходимости работы организуются с участием специалистов, имеющих компетенции аккредитованной лаборатории, а методика проведения и форма отчетности согласуются с действующими нормативными требованиями и особенностями конкретного сооружения. Такой комплект позволяет подтвердить соответствие требованиям не формально, а на основании объективных результатов измерений.
Как часто необходимо выполнять испытание анкерных устройств?
Периодичность испытаний определяется назначением конструкции, условиями эксплуатации, требованиями изготовителя, проектной и эксплуатационной документации, а также локальными правилами организации, ответственной за безопасность работ. Единого интервала, одинакового для всех объектов, не существует. Анкерное крепление на кровле промышленного здания, страховочное устройство на наружной лестнице, анкерная линия возле пожарной лестницы и защитное ограждение на строительных лесах могут находиться под разными нагрузками и воздействием различных факторов окружающей среды.
Плановая проверка требуется в течение всего срока службы конструкции. При этом визуальный осмотр обычно выполняется чаще, чем инструментальные испытания. Специалисты контролируют появление ржавчины, трещин, деформаций, ослабление соединений, повреждение покрытия, изменение положения точек, состояние перил и элементов ограждения кровли. После сильного ветра, пожара, аварии, падения человека, ремонта кровли, замены крепежа, реконструкции основания или воздействия ударной нагрузки проводится внеплановое обследование. Также внеочередная проверка необходима при переносе анкерной линии, изменении схемы использования или появлении сомнений в надежности конструкции.
При определении сроков учитываются интенсивность эксплуатации, влажность, агрессивность среды, перепады температур, воздействие снега и льда, близость химически активных веществ, качество монтажа и история предыдущих проверок. Для стеллажной системы и производственных площадок важны вибрации и вероятность контакта с техникой. Для лестничного ограждения и перил оценивается частота использования и наличие динамических нагрузок. Для строительных лесов учитываются сроки монтажных работ и регулярное перемещение рабочих.
Точную периодичность устанавливают на основании технического задания и документов на конкретный объект. ЭкспертизаРоссия может провести обследование, определить фактическое состояние и подготовить график последующего контроля. В Моршанске такие работы выполняются с учетом местных условий и требований собственника. По итогам проверки в документах указывается рекомендованный срок следующего испытания, необходимость ремонта и ограничения по эксплуатации. Если конструкция не выдержала нагрузку или имеет критические дефекты, ее использование до устранения нарушений должно быть прекращено.
Что делать, если анкерное устройство не выдержало испытание или выявлены дефекты?
Если анкерное устройство не выдержало заданную нагрузку, получило остаточную деформацию либо при осмотре обнаружены трещины, разрушение основания, вырыв крепежа, коррозия или дефекты сварных соединений, эксплуатацию соответствующего участка необходимо немедленно ограничить. До выяснения причин нельзя использовать точку для крепления страховочной системы, проводить работы на высоте с опорой на неисправный узел или передавать конструкцию в эксплуатацию по прежним документам. Опасная зона обозначается, а доступ к ней ограничивается ответственным сотрудником.
Следующим этапом проводится дополнительное обследование. Специалисты определяют характер разрушения и устанавливают, что стало причиной недостаточной прочности: ошибка монтажа, неподходящий крепеж, недостаточная глубина установки, слабое основание, нарушение технологии сварки, коррозия, механическое повреждение, превышение расчетной нагрузки или естественный износ. Проверяется не только сама точка, но и вся связанная система. Например, при испытании анкерной линии анализируются концевые и промежуточные опоры, соединители, натяжные элементы и участки основания. При проверке ограждения кровли или лестничной конструкции оцениваются стойки, поручни, сварные швы и узлы примыкания.
По результатам обследования составляется техническое заключение с описанием дефектов и рекомендациями. Возможны разные решения: замена анкера, установка нового крепежа, восстановление сварного соединения, усиление основания, монтаж дополнительной опоры, изменение схемы анкерной линии или полный демонтаж неисправного элемента. Ремонт выполняется по согласованной технологии, после чего проводится повторное испытание. Простое устранение внешнего дефекта без контрольной нагрузки не подтверждает надежность конструкции.
Для повторной проверки разрабатывается отдельная методика проведения с учетом выполненных работ. Используются исправные приборы, динамометр, гидравлический домкрат и иное испытательное оборудование. Фиксируются результаты измерений до и после ремонта, сравниваются перемещения и состояние соединений. При заказе услуги под ключ скидка от 16 процентов. Запрос на расчет можно направить Игорю Львовичу, указав адрес объекта, количество точек, тип конструкции, имеющиеся документы и желаемые сроки. Стоимость работ начинается от 3116 руб/м² и уточняется после анализа задачи. Телефон для связи: +7 931 105-63-33. режим работы: Пн-Пт 09-18 Сб-Вс вых..
